Pyörrevirta-anturi akselille
Kosketukseton akselin liikkeen mittaus metallipinnasta. Anturin malli, asennusväli, kohdemateriaali ja tarvittavat mittaussuunnat määritetään kohteen mukaan.
AXTRA
Akselisiirtymän mittausjärjestelmä
Valmis mittauskokonaisuus pyörivien koneiden laakerien ja akselin radiaalisen värähtelyn jatkuvaan seurantaan.
AXTRA yhdistää Monitranin kosketuksettomat pyörrevirta-anturit, ECPD-signaalinkäsittelyn ja automaatioon sopivan 4–20 mA -mittaussignaalin Finn-Mescon suunnittelemaksi, kohteeseen sovitettavaksi toteutukseksi.
1–4vahvistinta kenttäkotelossa
4–20 mAmittaustieto PLC-/DCS-järjestelmään
X / Yradiaalisen liikkeen seuranta
KOKONAISUUS
Ei pelkkä anturi – valmis mittausketju
Mittaus toimii luotettavasti vasta, kun anturi, vahvistin, kaapelointi ja automaatiorajapinta suunnitellaan yhdessä.

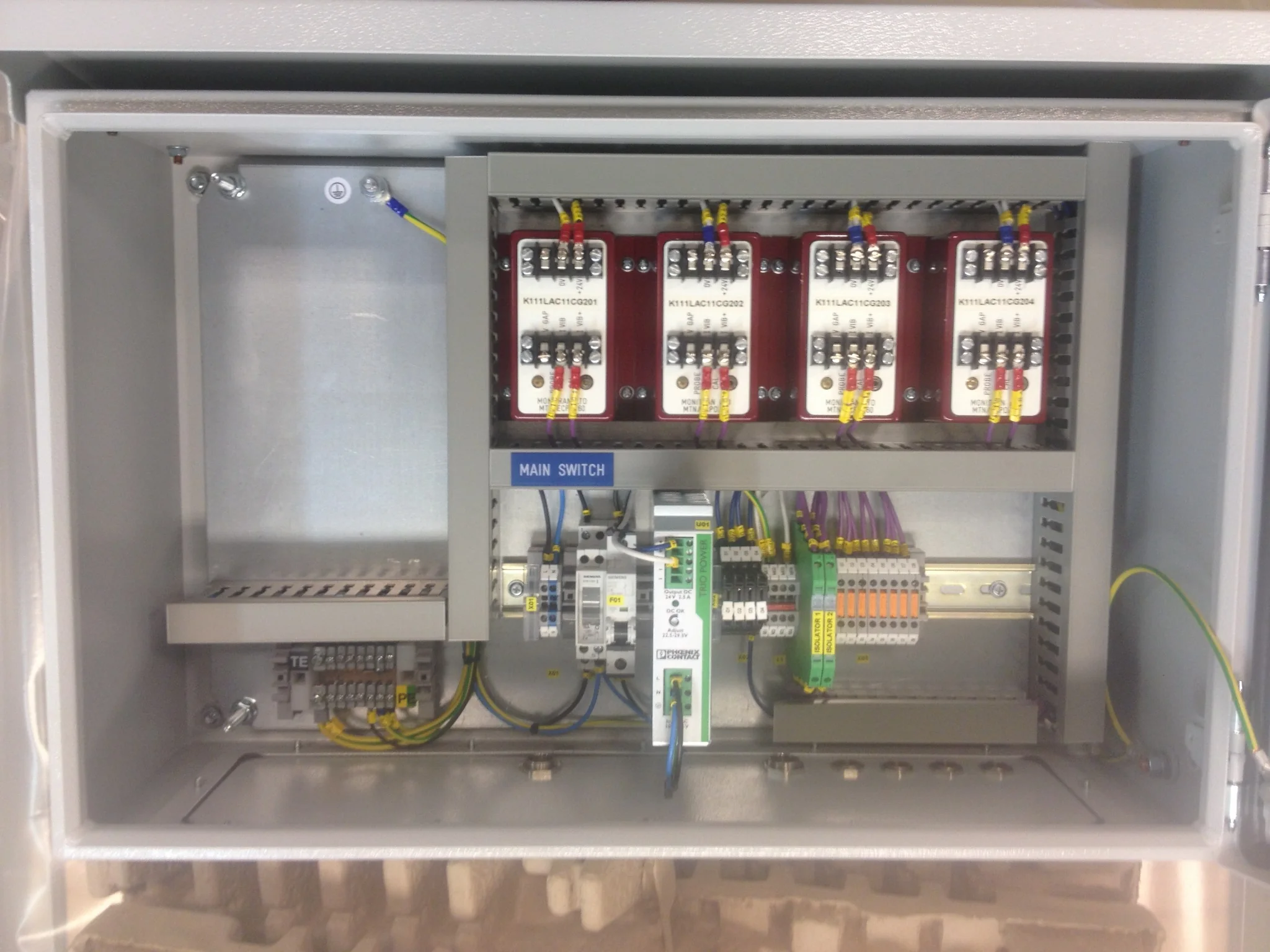

AXTRA-kenttäkeskus
Koteloitu, huoltoa varten saavutettava mittauskokonaisuus, johon sovitetaan 1–4 Monitran-signaalinkäsittely-yksikköä sekä tarvittavat syöttö- ja liitäntäkomponentit.
Jatkuva trendi automaatioon
Vahvistin muodostaa mittaussignaalin 4–20 mA -rajapintaan, jolloin trendiseuranta ja hälytyslogiikka voidaan toteuttaa olemassa olevassa PLC- tai DCS-järjestelmässä.
KÄYTTÖKOHTEET
Kun akselin liike ratkaisee koneen toimintavarmuuden
AXTRA on tarkoitettu esimerkiksi moottorien, pumppujen ja puhaltimien laakerien seurantaan sekä muihin soveltuviin pyöriviin koneisiin.
- Akselin radiaalisen värähtelyn mittaus yhdessä tai kahdessa suunnassa
- Mittaustiedon jatkuva siirto automaatiojärjestelmään
- Trendiseuranta ja huoltotarpeen tunnistamisen tukeminen
- Kohdekohtainen kenttäkotelo ja kanavamäärä
MITTAUSTEKNIIKKA
Monitranin komponentit, Finn-Mescon kokonaisuus
Monitran ECPD/60 -signaalinkäsittely on tarkoitettu akselin radiaalisen värähtelyn mittaukseen; ECPD/85 puolestaan akselin etäisyyden / aksiaalisiirtymän mittaukseen. AXTRA-kokoonpanon vahvistin- ja anturivaihtoehdot sovitetaan tavoiteltuun mittaussuureeseen.
Anturi ja vahvistin muodostavat kalibroidun mittausparin. Anturiväli, kohdemateriaali, kaapelipituudet ja muut asennusvaatimukset tarkistetaan valmistajan dokumenteista.
Mittausalue, anturin kierrekoko, kotelon suojausluokka ja muut mitoitustiedot vahvistetaan projektikohtaisesti. Kuvattu kenttäkeskus on aiemman toteutuksen esimerkki.
Finn-Mesco Oy / Monitran
Kiinnostaako AXTRA omaan kohteeseesi?
Kerro kone, mittaussuunnat, kanavien määrä ja nykyisen automaatio- tai valvontajärjestelmän tiedot.
